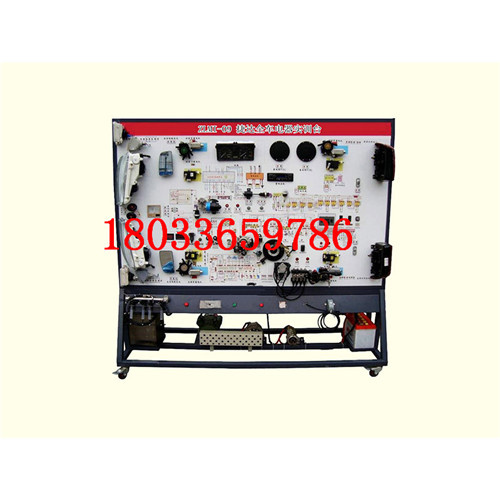

汽修培训实训教学设备ZLMI-09捷达全车电器实训台
一、捷达全车电路电器实训台组成：
该设备由灯光系统、仪表系统、点火与喷射系统、起动系统、充电系统、发动机电控系统、喇叭系统、电动车窗系统、电控门锁及后视镜系统、雨刮系统、音响系统、故障设置系统、移动台架等组成。
二、捷达全车电路电器实训台特点：
1．可运行全车电器系统，展示全车电器系统的组成结构及原理。
2．操纵各种电器开关及按钮，可真实演示汽车电器各系统的工作过程。
3．面板上绘有彩色喷绘电路图，学员可直观对照电路图和实物，认识和分析整车电器各系统的工作原理。
4．面板上安装有检测端子，可直接在面板上检测整车电器各系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。
5．安装有诊断座，可连接专用或通用型汽车解码器，对发动机控制单元等进行ECU编码、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。
6．底架部分采用钢性结构焊接，表面采用烤漆工艺，带自锁脚轮。
7．配备有使用说明书及相关资料。
8．故障模拟系统可模拟实际运行工况，设置多种常见故障。具体内容详见故障模拟设置装置说明。
三、捷达全车电路电器实训台技术参数：
1、外形尺寸：2040mm×650mm×1850mm（长×宽×高）；
2、动力电源：三相四线(或三相五线)380V±10% 50Hz
3、工作电压：12V直流电压；
4、工作温度：-50℃～50℃；
5、蓄电池：60AH/12V
6、三相异步电动机
7、电压：AC 220V/380V
8、功率：2.2KW
9、转速：1420r/min
10、移动脚轮：100*60mm
四、电路电器实训台基本配置（每台）：
|
序号 |
名 称 |
规格型号 |
单位 |
数量 |
|
1 |
示教板面板 |
装有各种检测端子以及 |
套 |
1 |
|
2 |
发动机控制电(ECU) |
原车 |
套 |
1 |
|
3 |
诊断座 |
原车 |
个 |
1 |
|
4 |
点火开关 |
原车 |
个 |
1 |
|
5 |
组合仪表 |
原车 |
套 |
1 |
|
6 |
组合开关 |
原车 |
套 |
1 |
|
7 |
左右前大灯总成 |
原车 |
套 |
1 |
|
8 |
左右前雾灯 |
原车 |
套 |
1 |
|
9 |
左右转向灯 |
原车 |
套 |
1 |
|
10 |
左右转向边灯 |
原车 |
套 |
1 |
|
11 |
左右组合尾灯 |
原车 |
套 |
1 |
|
12 |
牌照灯 |
原车 |
套 |
1 |
|
13 |
高位刹车灯 |
原车 |
个 |
1 |
|
14 |
灯光开关 |
原车 |
套 |
1 |
|
15 |
刹车灯开关 |
原车 |
套 |
1 |
|
16 |
倒车灯开关 |
原车 |
套 |
1 |
|
17 |
危险灯开关 |
原车 |
套 |
1 |
|
18 |
线束 |
振霖 |
套 |
1 |
|
19 |
雨刮总成 |
原车 |
套 |
1 |
|
20 |
雨刮控制器 |
原车 |
个 |
1 |
|
21 |
喷水电机 |
原车 |
套 |
1 |
|
22 |
喷水壶 |
原车 |
套 |
1 |
|
23 |
喇叭 |
原车 |
个 |
2 |
|
24 |
喇叭继电器 |
原车 |
个 |
1 |
|
25 |
X触点继电器 |
原车 |
个 |
1 |
|
26 |
雾灯继电器 |
原车 |
个 |
1 |
|
27 |
无分电器点火系统 |
含点火器总成、火花塞、 |
套 |
1 |
|
28 |
模拟喷油嘴指示灯 |
振霖 |
套 |
1 |
|
29 |
燃油泵继电器 |
原车 |
个 |
1 |
|
30 |
燃油泵指示灯 |
原车 |
个 |
1 |
|
31 |
曲轴位置传感器 |
原车 |
套 |
1 |
|
32 |
电动窗主开关 |
原车 |
套 |
1 |
|
33 |
左右前车门电脑 |
原车 |
个 |
1 |
|
34 |
舒适电脑 |
原车 |
个 |
1 |
|
35 |
右前门锁电机 |
原车 |
套 |
1 |
|
36 |
左右后电动窗电机 |
原车 |
套 |
1 |
|
37 |
左右后电动窗开关 |
原车 |
套 |
1 |
|
38 |
左右后门锁电机 |
原车 |
套 |
1 |
|
39 |
汽车音响总成 |
原车 |
套 |
1 |
|
40 |
扬声器 |
6"，200W |
对 |
1 |
|
41 |
起动机总成 |
原车 |
台 |
1 |
|
42 |
发电机总成 |
原车 |
台 |
1 |
|
43 |
三相异步电动机 |
YT 100L1-4 |
台 |
1 |
|
44 |
蓄电池 |
12V 45Ah |
台 |
1 |
|
45 |
保险丝盒 |
振霖 |
个 |
2 |
|
46 |
电源总开关 |
50A |
个 |
1 |
|
47 |
移动台架(带自锁脚轮装置) |
2080×700×1800mm(长×宽×高) |
台 |
1 |
|
48 |
故障模拟与排除装置 |
振霖 |
套 |
1 |
|
49 |
教师手册 |
振霖 |
套 |
1 |
|
50 |
合格证与保修卡 |
振霖 |
套 |
1 |
