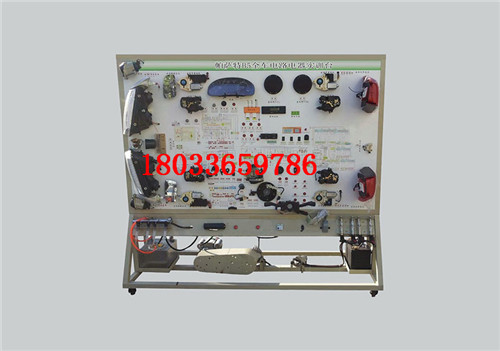

汽修实训教学设备ZLMI-02帕萨特B5全车电路电器实训台
一、帕萨特B5全车电路电器实训台组成：
该设备由灯光系统、仪表系统、点火与喷射系统、起动系统、充电系统、发动机电控系统、喇叭系统、电动车窗系统、电控门锁及后视镜系统、雨刮系统、音响系统、故障设置系统、移动台架等组成。
二、帕萨特B5全车电路电器实训台技术参数：
1、外形尺寸：2080mm×650mm×1800mm（长×宽×高）；
2、动力电源：三相四线(或三相五线)380V±10% 50Hz
3、工作电压：12V直流电压；
4、工作温度：-50℃～50℃；
5、蓄电池：60AH/12V
6、三相异步电动机
7、电压：AC 220V/380V
8、功率：2.2KW
9、转速：1420r/min
10、移动脚轮：100*60mm
三、帕萨特B5全车电路电器实训台功能特点：
1、本电路电器实训台台可使学生了解全车电路电器系统的基本构造及工作原理，通过实物认识各传感器及执行器的位置及工作原理。
2、通过显而易见的电脑检测端子，配合万用表检测个传感器、执行器的电压及电阻值。设置发动机常见故障，通过故障显示，进行学生故障分析、检测诊断实训，培养学生故障分析检测诊断思维能力
3、充分展示汽车全车电路系统的组成结构和电路元件通过数据传输执行工作。
4、具有诊断连接功能，可通过汽车故障电脑诊断仪对整个动力系统和舒适系统的CAN数据传输网络及终端控制单元进行检测。
5、通过组合仪表的网关控制连接，可把动力系统数据网络和舒适系统数据网络连接，组成完整的全车CAN网络系统
6、灯光照明系由各实物开关和模拟开关等控制，可设置线路故障。
7、起动充电系可用万用表检测各线路接头电压及电流，可设置线路故障。
8、发动机点火系可直观火花塞点火情况，并可设置相应故障。
9、可直观各喷油器喷油过程，节气门对喷油量的作用，喷油泵断路故障等。
10、仪表信号通过各传感器采用模拟信号，并可设置相应故障。
