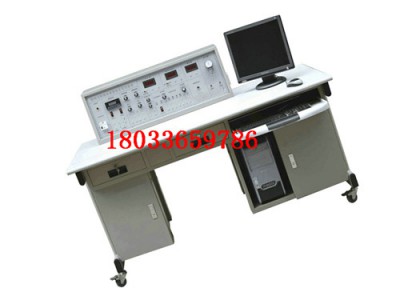

ZLCG-621B检测与转换传感器技术实验装置(26种传感器)
一、增强型检测与转换传感器技术实验装置的概述：
ZLCG-621增强型检测与转换传感器技术实验装置(27种传感器)是我公司公司新推出为传感器及教学实验而开发的适应不同类别、不同层次的专业教学实验设备。可完成"传感器原理与应用"、"自动检测技术"、"工业自动化仪表与控制"、"非电量电测技术"、"传感器与测控技术"等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验室设备。
1、种传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种传感器。
2、每种传感器每个，传感器上配有原理图与接线口，给学生做实验时快捷方便，而且老师可以带到课堂上讲课用。
3、每种传感器转换电路板，配个铁盒，每个铁盒装上转换原理图与接线口，学生做实验快捷方便、耐用。本实验桌由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成,实验桌柜存放实验模块,抽屉存放各种传感器。
实验台显示仪表要求：
1、数字式电压表：3位半显示，量程±2V、±20V，输入阻抗100KΩ，精度2%。
2、数字式频率/转速表：由四位数码管，2只发光管及频率/转速开关组成，频率表量程2K2-500KHz，输入阻抗100KΩ，精度1%。
发光管不亮×106，下发光管亮×103，上发光管亮×106。
振荡器要求：
1、低频振荡器：1-30Hz输出连续可调，Vp-p值20V，输出电流0.5A。
2、转速传感器：与涡流、磁电、霍尔、光纤传感器配合进行测速实验。
3、音频信号发生器：
输出频率范围：0.4kHz~10Khz（连续可调）
输出电压范围：0VP-P~10VP-（连续可调）（1kHz）
输出电流：0.2A（有效值）（0.4kHz）
4、电源四组直流稳压电源：±15V、±5V、2~24V可调，有断电保护功能。
数据采集卡及处理软件：
数据采集工作12位AD转换、分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。标准RS-232接口，与计算机串行工作。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
