定制ZLCG-609传感器实验台实训教学教具现货

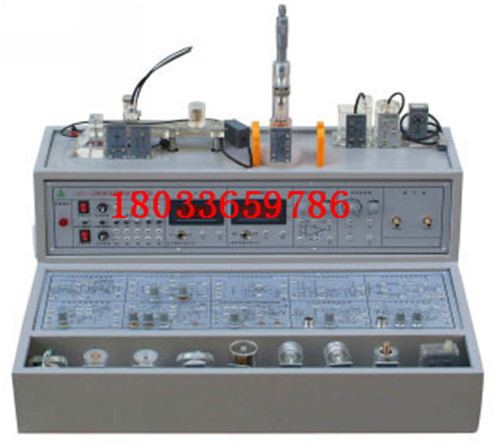

传感器实验台主要由四部分组成：传感器安装台、显示与激励源、传感器符号及引线单元、处理电路单元。
传感器安装台部分：装有双平行振动梁（应变片、热电偶、PN结、热敏电阻、加热器、压电传感器、梁自由端的磁钢）、激振线圈、双平行梁测微头、光纤传感器的光电变换座、光纤及探头小机电、电涡流传感器及支座、电涡流传感器引线Φ3.5插孔、霍尔传感器的二个半圆磁钢、振动平台（圆盘）测微头及支架、振动圆盘（圆盘磁钢、激振线圈、霍尔片、电涡流检测片、差动变压器的可动芯子、电容传感器的动片组、磁电传感器的可动芯子）、扩散硅压阻式传感器、气敏传感器及湿敏元件安装盒。
显示及激励源部分：电机控制单元、主电源、直流稳压电源（±2V－±10V档位调节）、F／V数字显示表（可作为电压表和频率表）、动圈毫伏表（5mV-500mV）及调零、音频振荡器、低频振荡器、±15V不可调稳压电源。
实验主面板上传感器符号单元：所有传感器（包括激振线圈）的引线都从内部引到这个单元上的相应符号中，实验时传感器的输出信号（包括激励线圈引入低频激振器信号）按符号从这个单元插孔引线。
处理电路单元：电桥单元、差动放大器、电容放大器、电压放大器、移相器、相敏检波器、电荷放大器、低通滤波器、涡流变换器等单元组成。
一、传感器实验台的产品简介：
实验仪配上一台双线（双踪）通用示波器可做几十种实验。教师也可以利用传感器及处理电路开发实验项目。
（一）传感器安装台部分：
双平行振动梁的自由端及振动圆盘下面各装有磁钢，通过各自测微头或激振线圈接入低频激振器可做静态或动态测量。
应变梁：应变梁采用不锈钢片，双梁结构端部有较好的线性位移。
（二）传感器
1、金属应变式传感器
铂式应变电阻值：350Ω×4， 温度补偿片350Ω×2
2、热电偶(热电式)传感器
直流电阻：10Ω左右，由两个铜一康铜热电偶串接而成，分度号为T，冷端温度为环境温度
3、差动变压器
量程:≥5mm 直流电阻：5Ω－10Ω，由一个初级、二个次级线圈绕制而成的透明空心线圈，铁芯为软磁铁氧体。
4、电感螺管式传感器：量程≥5mm
5、电涡流位移传感器：
量程：3mm，直流电阻:1Ω－2Ω,多股漆包线绕制的扁平线圈与金属涡流片组成
6、霍尔式传感器
日本JVC公司生产的线性半导体霍尔片，它置于环形磁钢构成的梯度磁场中,量程: ±3mm
7、磁电式传感器
直流电阻：30Ω－40Ω，由线圈和铁芯组成，灵敏度：0.5v/m/s
8、压电加速度传感器
双陶瓷压电晶片和铜质量块构成。谐振频率：>35Hz
9、电容式传感器
量程：±5mm， 由两组定片和一组动片组成的差动变面积式电容传感器
定制ZLCG-609传感器实验台实训教学教具现货
